dreiphasen hybrid solar wechselrichter IMEON 9.12 2017-12-13T18:05:39+00:00

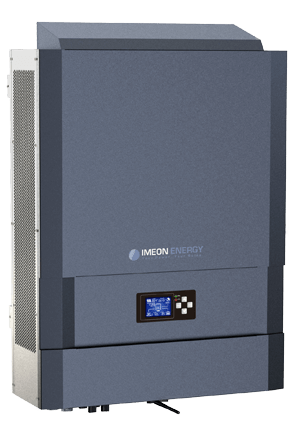

IMEON 9.12

IMEON 9.12 ist für dreiphasige Photovoltaiksysteme für die Eigenproduktion mit Speicherung bestimmt. Dieser Solar-Hybrid-Wechselrichter mit einer Leistung von 9 kW ist perfekt für Anlagen in Ein- und Mehrfamilienhäusern, kleinere Dienstleister und Industrien geeignet. Er funktioniert in allen Konfigurationen: Smart-Grid / Off-Grid / Back-up / On-Grid.

  • Photovoltaikleistung von 4 bis 12 kWp

  • Speicherkapazität von 5 bis 100 kWh

  • WLAN und Webserver integriert

  • Kompatibel mit Lithium-Ionen-Batterien

  • Gewährleistung bis zu 20 Jahren

A.I. INSIDE

IMEON erwerben und die Zukunft antizipieren. Mit integrierter künstlicher Intelligenz
IMEON wurde schon jetzt für die Werkzeuge von morgen entwickelt. Keine Obsoleszenz mehr!

ZUBEHÖR FÜR IMEON 9.12

Der Imeon 9.12 kommt mit einer Reihe von Zubehör über eine zuverlässige und sichere Verbindung, um die Installation zu vereinfachen. Dieses robuste und praktische Zubehör trägt zur hohen Qualität unserer Wechselrichter bei.

Laden Sie Ihre bevorzugten Apps herunter!

IMEON ENERGY entwickelt ständig Anwendungen, die dabei helfen, die Leistung Ihres Energiemanagers optimal zu nutzen.

Einige Anwendungen sind besonders für Wohnanlagen zu empfehlen, um die Anfangsinvestition zu optimieren. Diese Anwendungen ermöglichen es Ihrem IMEON, neueste Technologien zu integrieren.

IMEON wird Sie erstaunen und beeindrucken über die Möglichkeiten dieses Wechselrichters!

Anwendungen IMEON ENERGY

TECHNISCHE DATEN


GRID AC (ON-GRID & OFF-GRID)

  • Rated output power

    9000 W

  • Maximum output power (3 sec)

    12000 W

  • AC voltage / Frequency (input & output)

    3/N/PE; 230/400 Vac (±15 %) / 50 Hz, 60 Hz (±5 Hz)

  • Nominal output current

    13 A / phase

  • Maximum input current

    17,5 A / phase

  • Feed in to grid

    Programmable (yes by default)

  • Energy consumption priorities

    Programmable (PV / Storage / Grid)

SOLAR INSTALLATION

  • Maximum input power

    Up to 12 000 Wp (1)

  • Number of MPPT inputs

    2

  • MPPT voltage range

    380 V – 750 V

  • Maximum input current

    2 x 18 A

  • Maximum input voltage

    850 V

  • Maximum efficiency

    DC to AC : >95,5% (94,5% EU)

BATTERY & CHARGE

  • DC nominal voltage

    48 Vdc

  • Maximum discharge current

    200 A

  • Maximum charging current

    160 A

  • Type of batteries

    Lead-acid, Lithium(2)

  • Charging curve

    3-phase (Bulk / Absorption / Float)

  • Maximum efficiency

    PV -> batterie : >94% / Batterie <–> AC : >93%

  • Battery charge

    Programmable (threshold / timing: multiple range by AC Grid)

  • Battery discharge

    Programmable ( 2 thresholds according to grid availability)

GENERAL

  • Dimensions (w x h x d)

    580 x 800 x 240 mm / 22.85 x 31.5 x 9.45 inch

  • Protection category

    IP 20 (indoor installation)

  • Weight

    46 kg

  • Technology

    TL (transformless)

  • Operating mode

    Smart grid / Back up – UPS / Off grid / On grid / VPP Ready

  • OS / Processor

    OS: Linux Debian 8.7 Jessie – CPU: ARM Cortex (Texas Instrument) 32 bits
    RAM : 8 GO of storage – Artificial Intelligence Inside – IOT Ready

  • I / O Connectors

    Wifi 802.11 b/g/n 2.4 GHz – 2 USB 2 – 1 Ethernet IP
    1 CAN bus – 2 RS485 – 1 relay 230 V 16A
    4 analog inputs : 1 temperature probe – 3 electrical measurements

  • Conditions of use

    Humidity level: 0 to 90% without condensation
    T°C : -20 to + 50°C, degressive power >40°C (15W/°C)

  • Compliance

    EN 62109-2 / EN 62109-1 / EN 62040-1 / DIN V VDE V 0126-1-1 (+VFR2013) / VDE-AR-N 4105 / EN 50438 DIN VDE V 0124-100 / Synergrid C10/11 / TF3.2.1 / AS4777.2 / AS4777.3 / NRS 097-2-1 / G83 / RD 1699

  • Guarantee

    10 years (3) / Extension to 20 years (optional)
