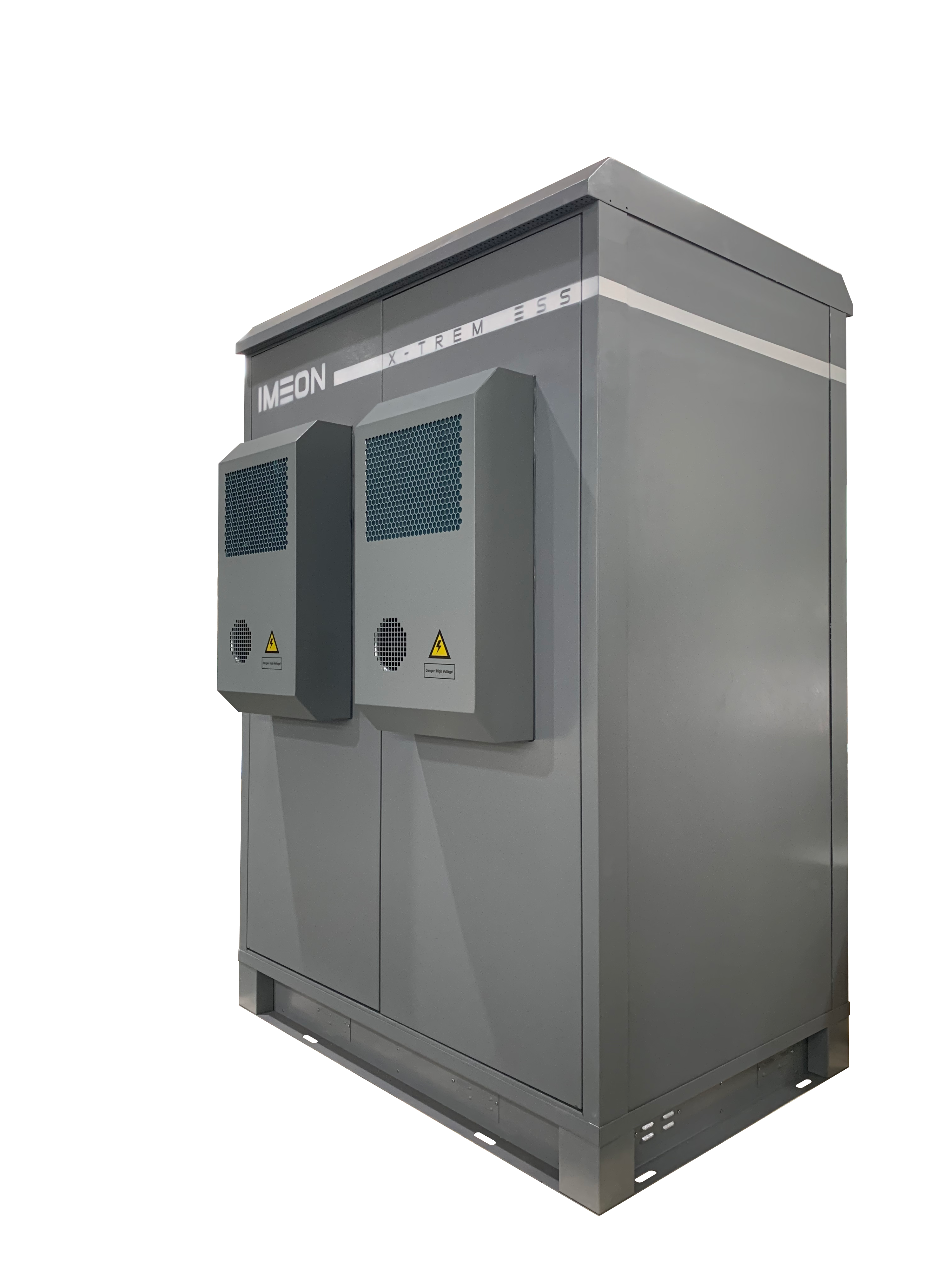

IMEON X-Trem ESS

X-Trem ESS ist ein All-in-One-System für die Außeninstallation. Es ist perfekt an extreme klimatische Bedingungen angepasst und integriert in einem einzigen Schrank alle Komponenten, die für den optimalen Betrieb eines Solarenergiesystems erforderlich sind. Mit Ausgangsleistungen von 3 kW bis 60 kW und der Möglichkeit des Parallelbetriebs kann IMEON X-Trem ESS für die Elektrifizierung kleiner und großer isolierter Standorte sowie für Anlagen, die an das öffentliche Stromverteilungsnetz angeschlossen sind, eingesetzt werden.

  • PV-Leistung von 2 kWp bis 72 kWp
  • Gespeicherte Energie von 7,2 kWh bis 125 kWh
  • Parallelschaltung von bis zu 4 Geräten
  • Volle Garantie bis zu 10 Jahren
  • Ultra-vereinfachte Installation

Robuster All-in-One-Gehäuse!

Die IMEON X-Trem ESS-Lösung ist für extreme Wetterbedingungen geeignet!

Modular

Für Anlagen von 27 kW bis zu mehreren MW kann IMEON ENERGY mehrere maßgeschneiderte Lösungen für spezifische Anforderungen untersuchen. Die vorgeschlagenen Lösungen können verschiedene Arten von Bedürfnissen erfüllen: Elektrifizierung von isolierten Standorten, Solaranlagen für den Eigenverbrauch mit Batterien (an das Netz angeschlossen), Peak-Shaving, Nachrüstung bestehender Solaranlagen, usw.. Zögern Sie nicht, uns zu kontaktieren, um Ihre Bedürfnisse zu besprechen.

Extreme Umgebungen

X-Trem ESS, das von den F&E-Teams von IMEON ENERGY entwickelt wurde, ist eine All-in-One-Lösung, die in einen klimatisierten Schrank integriert ist und den Einsatz an Orten mit schwierigen klimatischen oder Umweltbedingungen (salzhaltige Luft, Staub, Hitze) ermöglicht. Das optimale Temperaturerhaltungssystem ermöglicht den Einsatz der Leistungselektronik und der Batterien unter geeigneten Bedingungen, um die Lebensdauer der verschiedenen Komponenten der Lösung zu optimieren.

OS. One

Die X-Trem ESS-Lösung von IMEON ENERGY, die für Solar-Selbstverbrauchsanwendungen mit Batterien bestimmt ist, integriert das Betriebssystem OS. ONE Betriebssystem. Dank seiner intuitiven Schnittstelle ist die Parametrierung des Gesamtsystems denkbar einfach. Der Installateur kann Parameter wie die Prioritäten für die Nutzung von Solarenergie und die zulässige Entladetiefe der Batterie schnell ändern.  Auf OS. ONE kann von einem Computer, Tablet oder Smartphone über WiFi oder Ethernet zugegriffen werden.

Technische Spezifikationen IMEON X-Trem ESS

Download

X-Trem 27

X-Trem 60

X-Trem 120

X-Trem 180

X-Trem 240

GRID

Nennleistung

27 kW

60 kW

120 kW

180 kW

240 kW

Spannung / Frequenz

3/N/PE, 230/400 Vac / 50 Hz, 60 Hz

Smart Meter

Auf Anfrage

Netzdienste

Frequenzregelung / Spannungsregelung / Peak Shaving

SOLAR

Max. installierte Leistung

36 kWc

72 kWc

144 kWc

216 kWc

288 kWc

Anzahl der MPPT-Eintrag(e)

6

6

12

18

24

Spannungsbereich MPPT

380 – 750 Vdc

200 – 800 Vdc

200 – 800 Vdc

200 – 800 Vdc

200 – 800 Vdc

Max. Strom

18 A

28 A

50 A

78 A

110 A

Max. Spannung

850 Vdc

1000 Vdc

1000 Vdc

1000 Vdc

1000 Vdc

BATTERIE

Zellentyp

Lithium-Eisen-Phosphat (LiFeP04)

Gespeicherte Energie

57.6 kWh

125 kWh

250 kWh

375 kWh

500 kWh

Spannungsbereich

45- 54 Vdc

392 – 504 Vdc

392 – 504 Vdc

392 – 504 Vdc

392 – 504 Vdc

Max. Lastleistung

27 kW

60 kW

120 kW

180 kW

240 kW

Empfohlener Strom

0.5 C

Maximaler Strom

1 C

Max. Tragfähigkeit

98 %

Laden der Batterie

Konfigurierbar

Batterieentladung

Konfigurierbar

Anzahl der Zyklen*

6000

8000

BACK-UP

Verfügbarkeit

Standard

Option

Übertragungszeit

13 ms

2 s

Nennleistung

27 kW

60 kW

120 kW

180 kW

240 kW

Spannung / Frequenz

3/N/PE, 230/400 Vac, 50 Hz, 60 Hz

Nennstrom (pro Phase)

39 A

90 A

180 A

270 A

360 A

ELEKTRISCHE SCHUTZEINRICHTUNGEN

Raster

Differenzialschutzschalter, Blitzableiter

Solar

Trennschalter, Sicherung(en), Blitzschutzanlage(n)

Batterie

DC-Schutzschalter

Back-up

Fehlerstrom-Schutzschalter, Quellenwahlschalter

ALLGEMEINE ANGABEN

Schutzklasse

IP 55 (Außen- oder Innenmontage)

Abmessungen (mm)

2300*1600*1100mm

2300*1600*1100mm

2300*1600*1100mm (x2)

2300*1600*1100mm (x3)

2300*1600*1100mm (x4)

Gewicht

1309kg

1898kg

2*1898 kg

3*1898 kg

4*1898 kg

Technologie

TL (ohne Transformator)

Kommunikation

CAN / Dry contact / Modbus / ETH / LTE Option / Over-The-Air Aktualisierung

Bedingungen und Konditionen

Luftfeuchtigkeit: 0 bis 100 %, Temperatur: -30 bis + 60°C

Gewährleistung

5 Jahre, optionale Verlängerung auf 10 Jahre
